Bauteile Handling leicht gemacht“ mit dem Rotolift

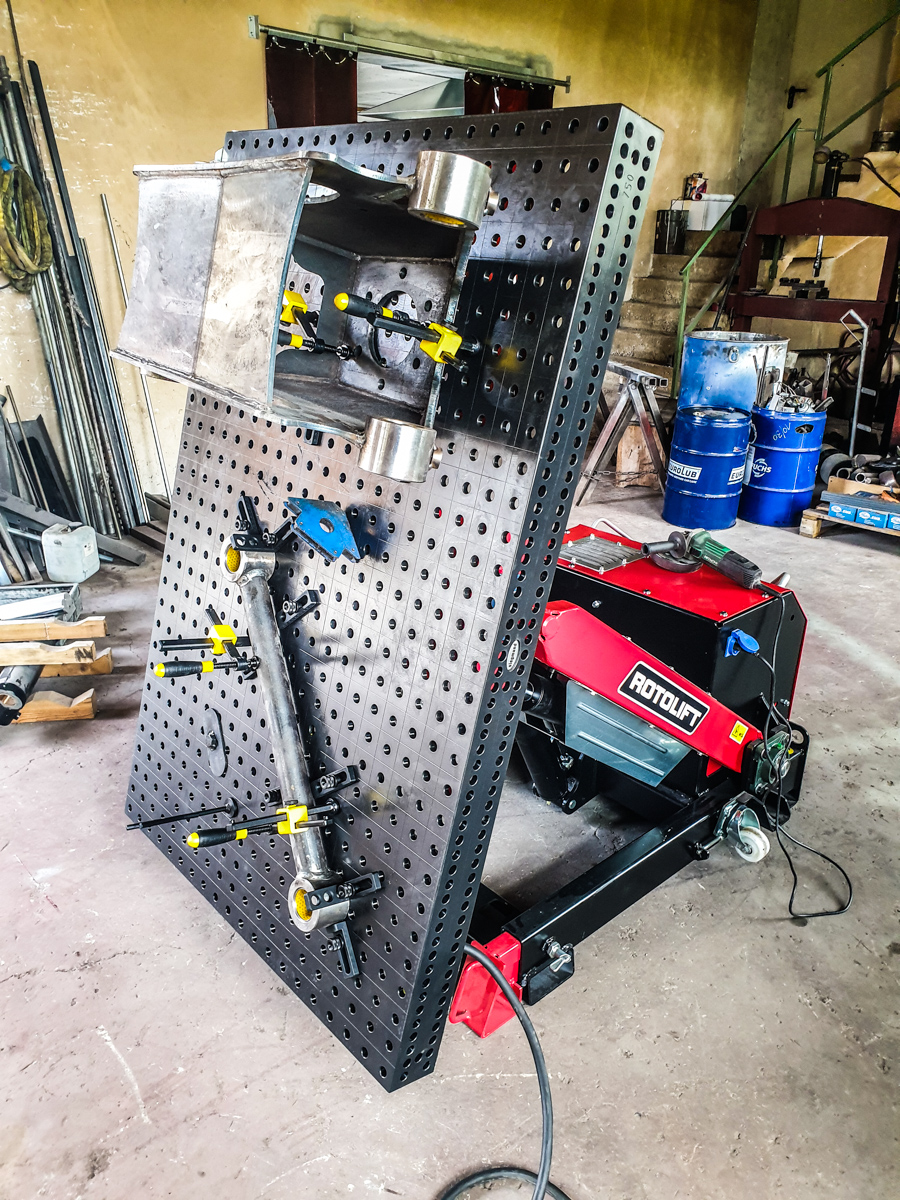

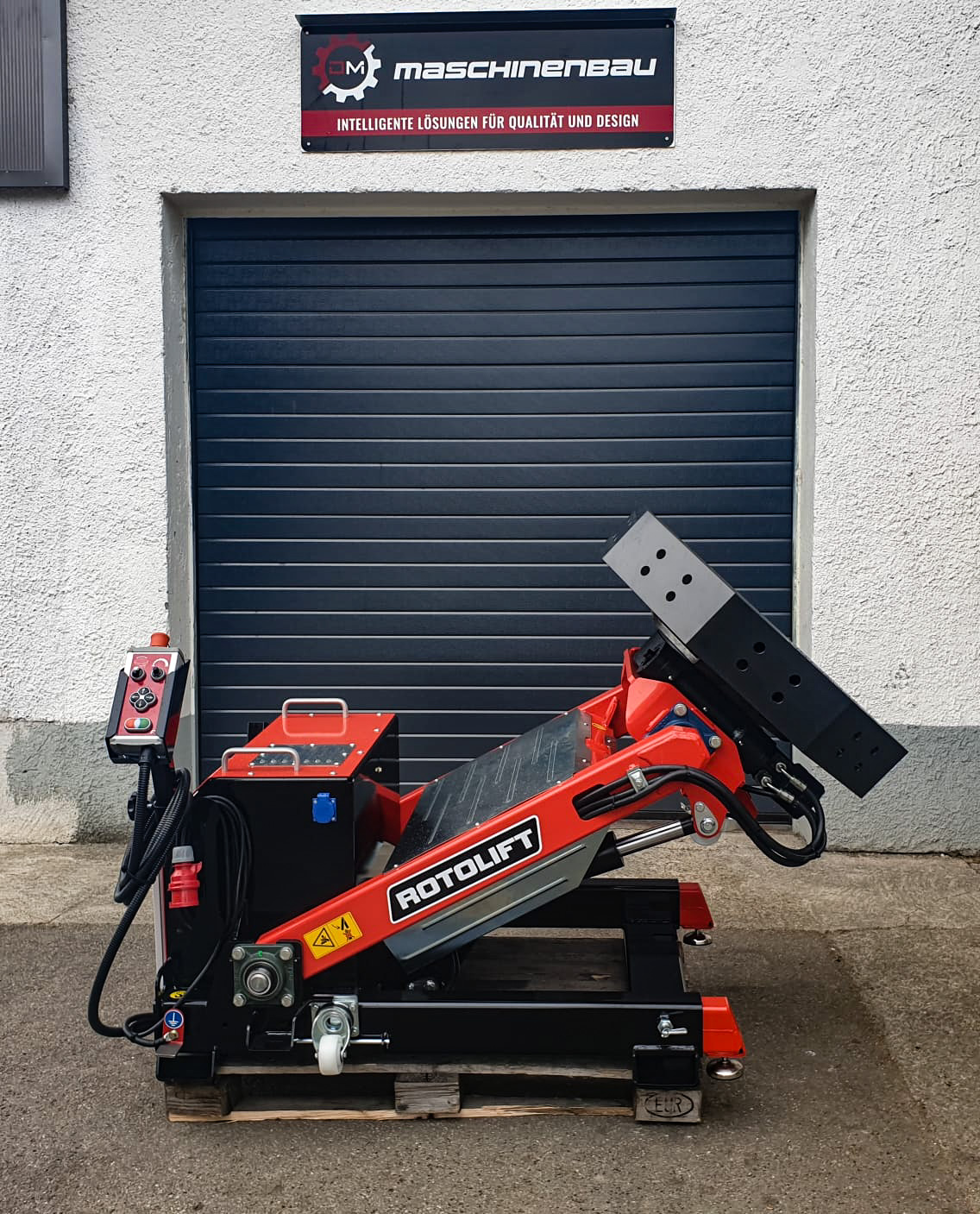

Durch eine ausgeklügelte Konstruktion ist es gelungen, einen unschlagbar großen Arbeitsraum, bei gleichzeitig kleiner Stellfläche des Manipulators der Serie Rotolift zu erhalten. Ein besonderes Merkmal ist der große Tischschwenkbereich bis 130°. Dieser bringt bei vielen Werkstücken den entscheidenden Vorteil, diese in einer Aufspannung ohne zusätzliches Umdrehen fertig zu bearbeiten.

Exaktes positionieren

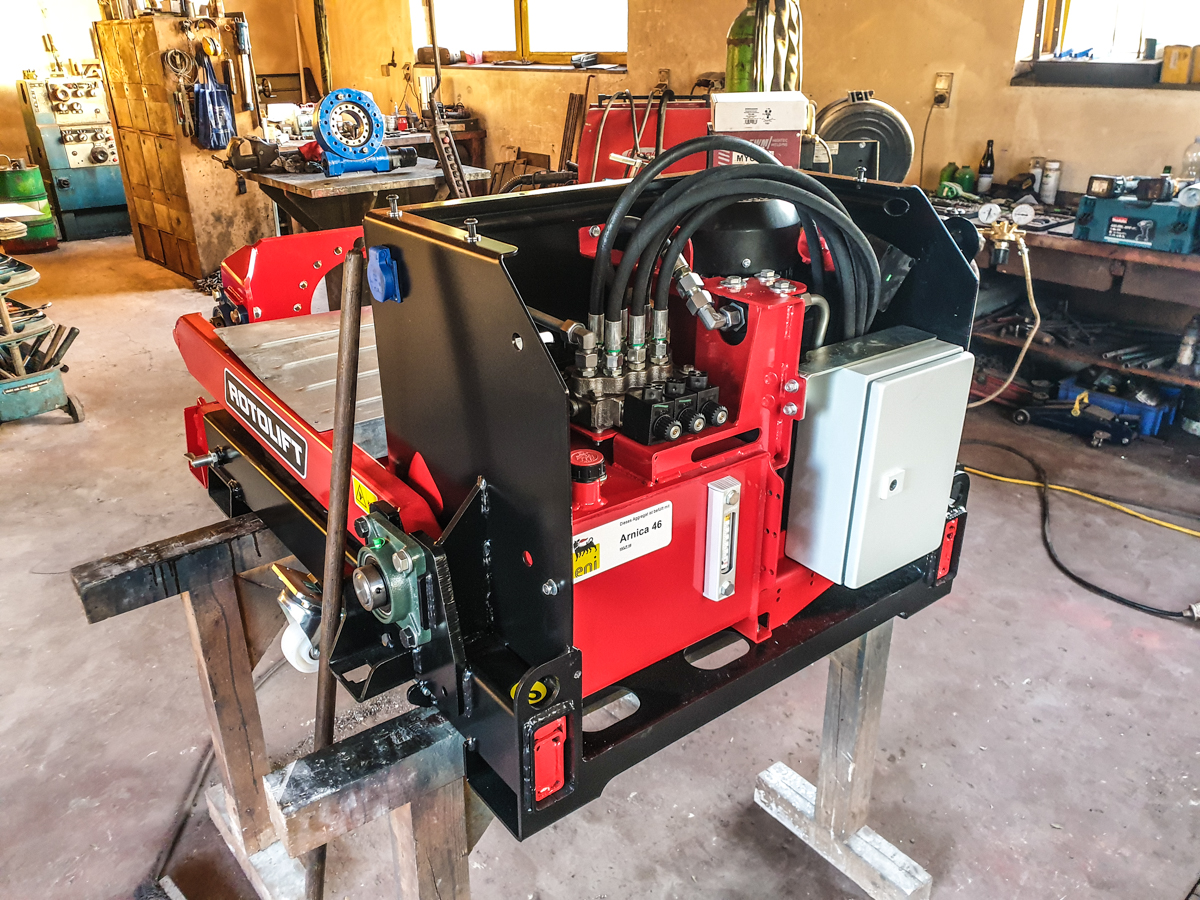

Die Verfahrachsen (hydraulisch) bringen Ihr Werkstück per Tastendruck in die gewünschte Position, auch bei der x-ten Wiederholung des Arbeitsschrittes. Und damit es noch einfacher geht, werden die Manipulatoren optional mit Massedurchführung ausgestattet. So steigern Sie ihre Produktivität.

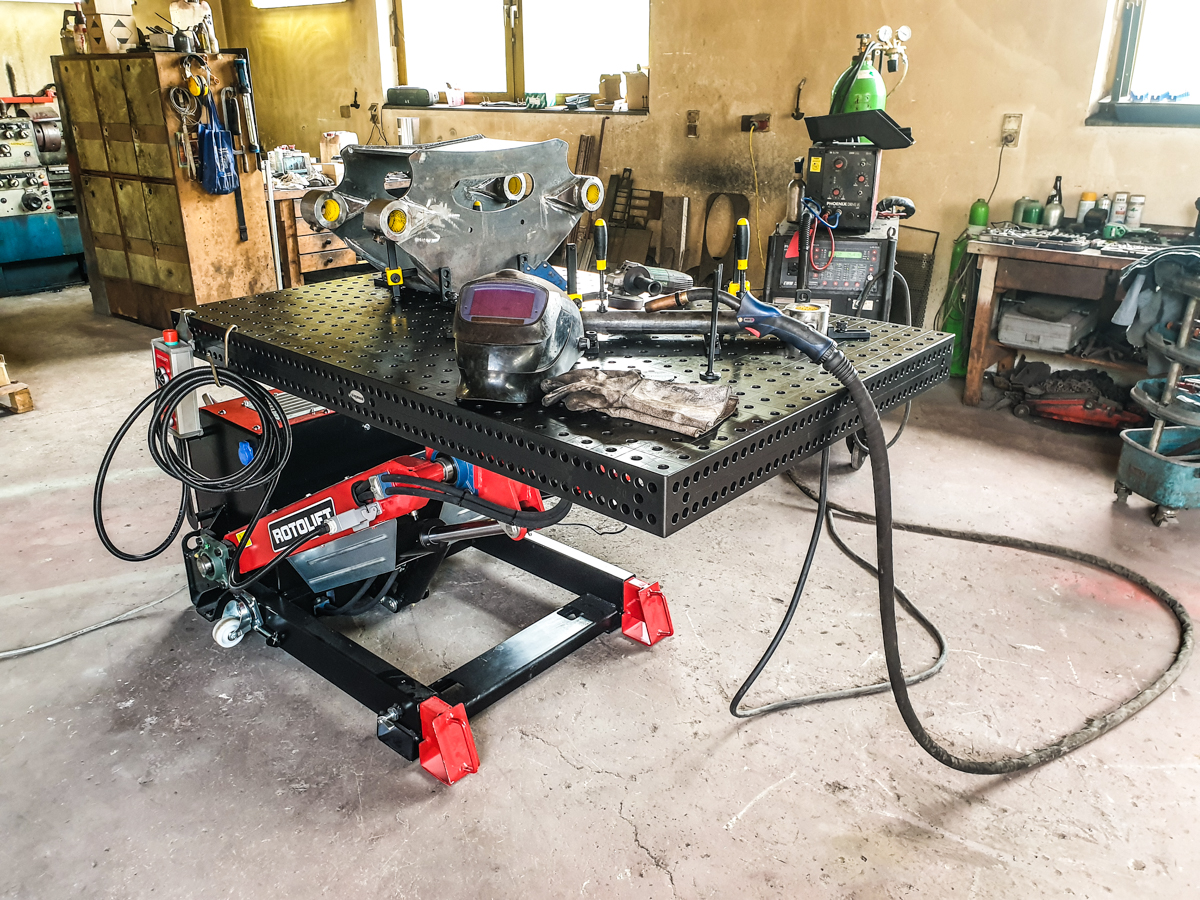

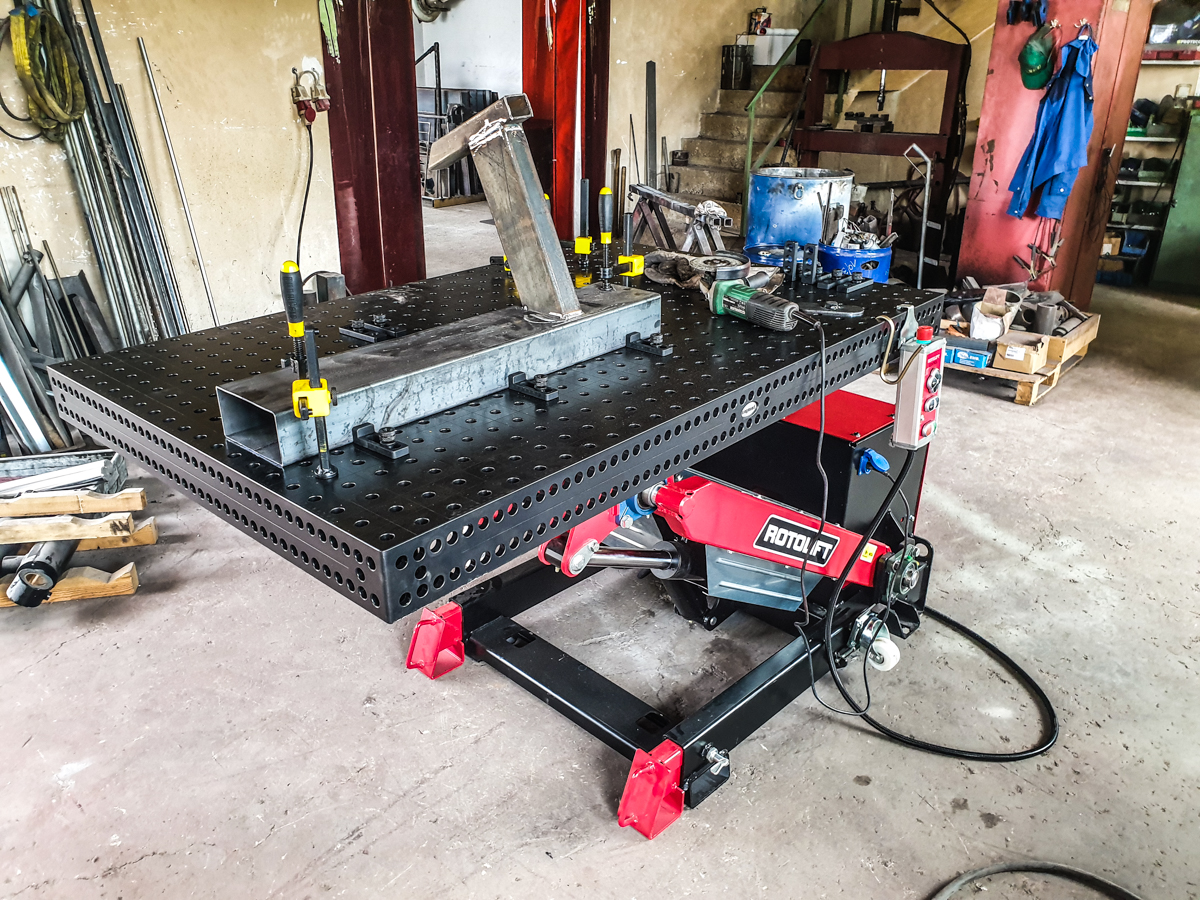

Mehrfaches und zeitaufwendiges Drehen bzw. Wenden der Werkstücke z.B. mittels Kran entfallen. Höhere Abschmelzleistung beim Schweißen, da die meisten Schweißnähte in optimaler Position (Wannenlage) durchgeführt werden können.
Einfaches und schnelles Montieren in Optimalposition mit Standardprozessen möglich.

Höchste Flexibilität
Praktisches und flexibles Arbeiten
- Großer Arbeitsbereich
- Massive Bauweise
- Niedrige Bauhöhe
- Einzigartiger Schwenkbereich bis 180°
- Ergonomisches Arbeiten
- Höhere Flexibilität
- Mehr Sicherheit am Arbeitsplatz
- Produktivitätssteigerung

Produkt-Info

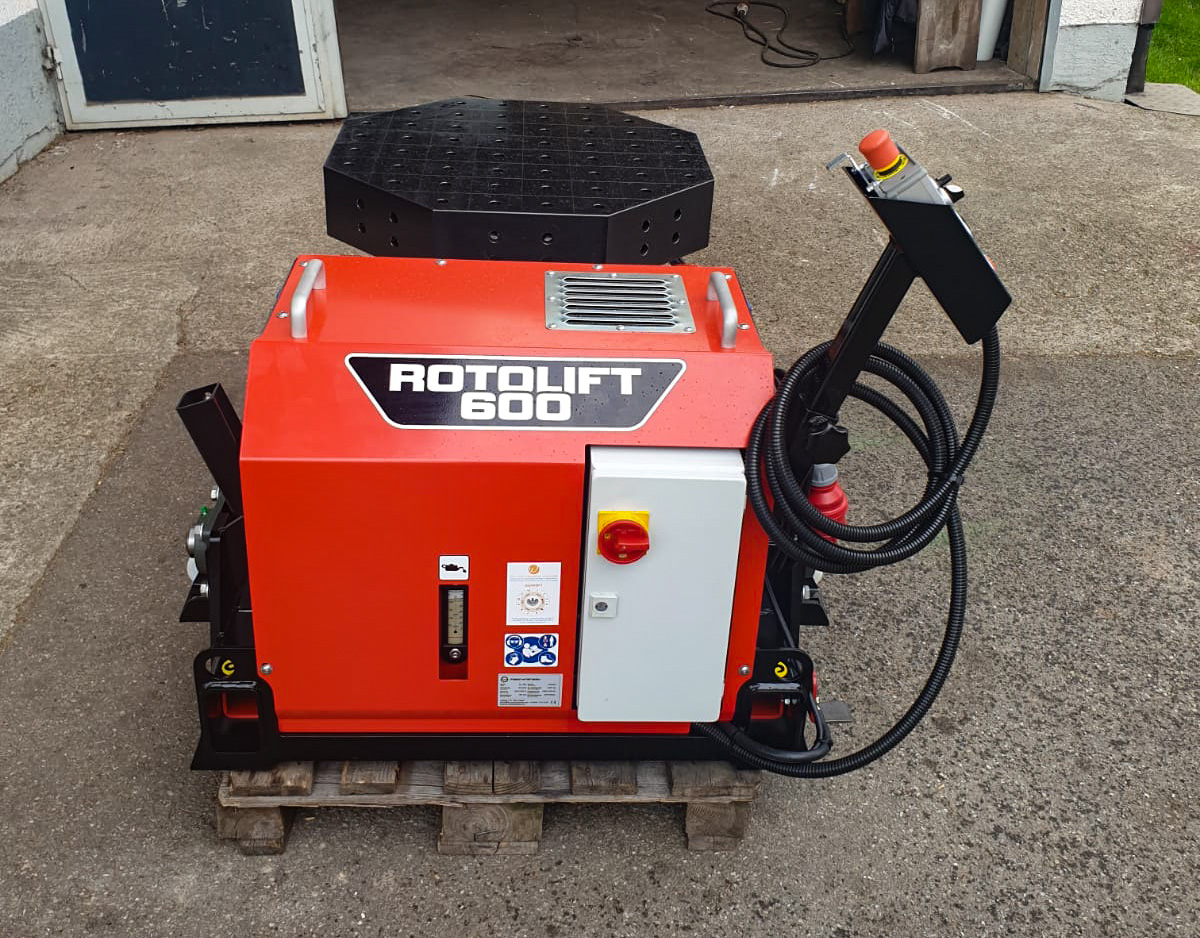

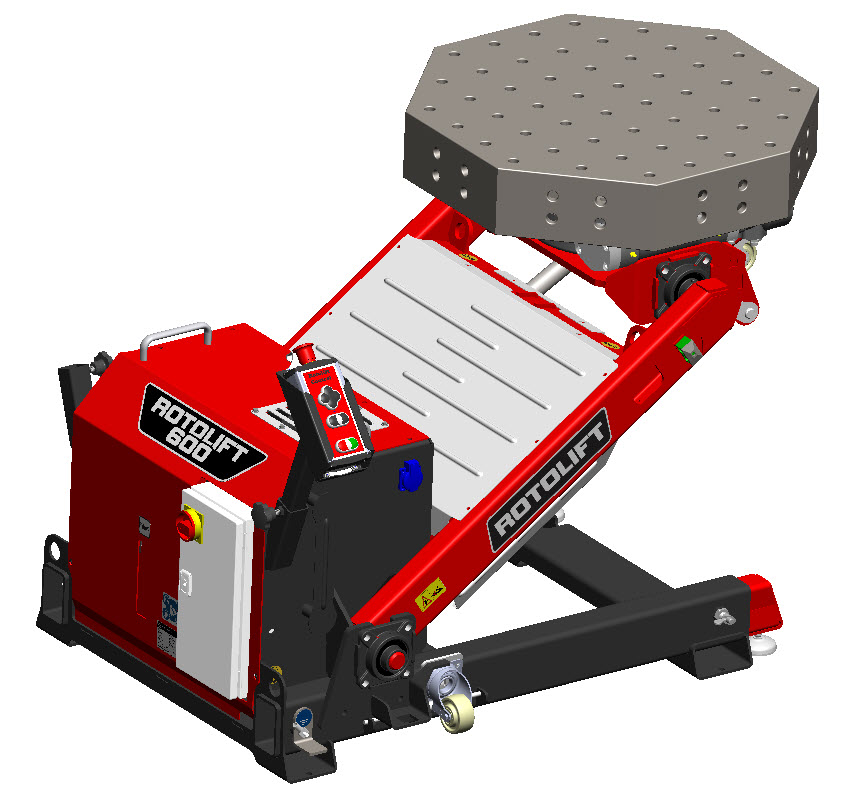

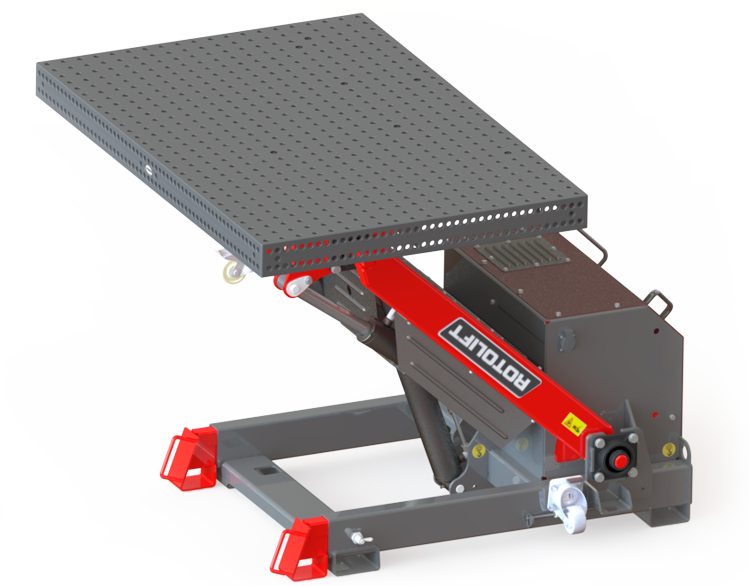

RL600

Ausstattungsvarianten

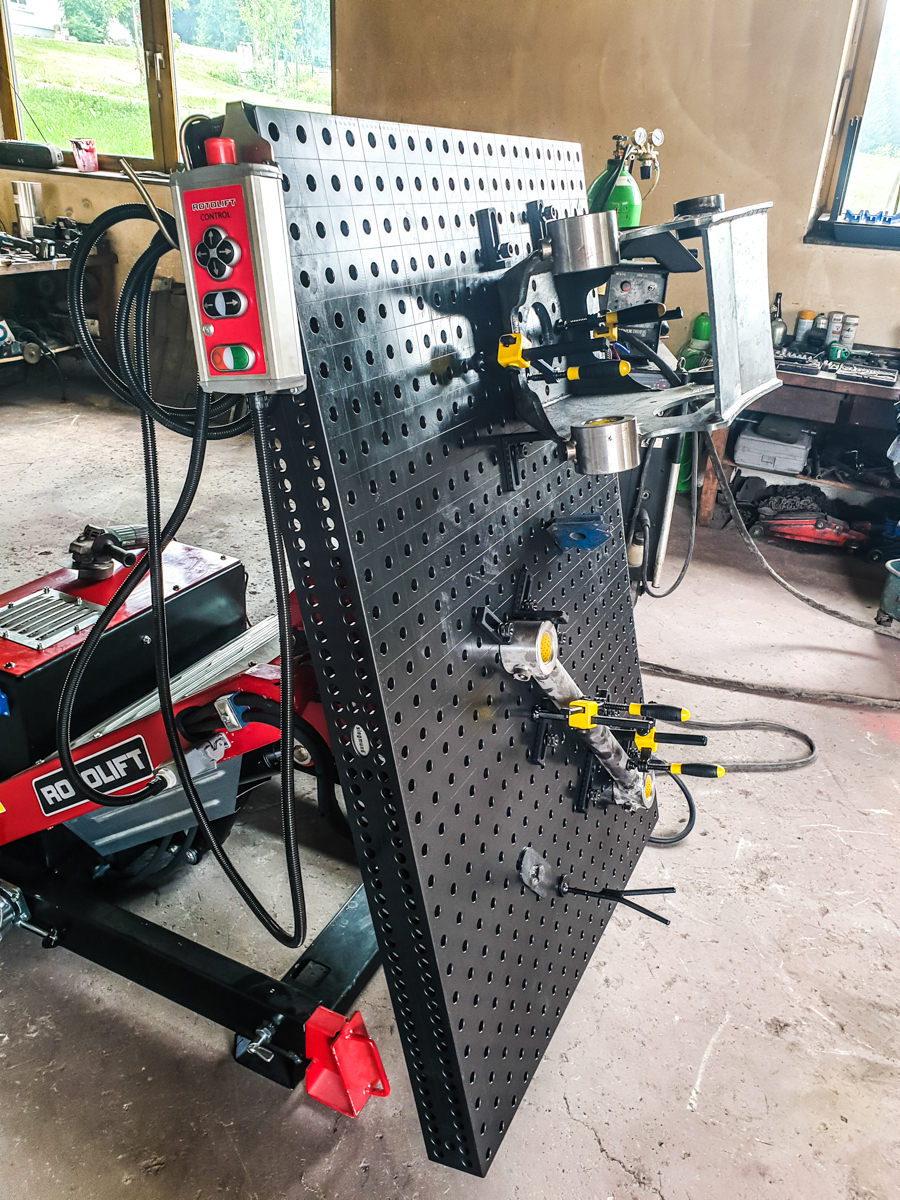

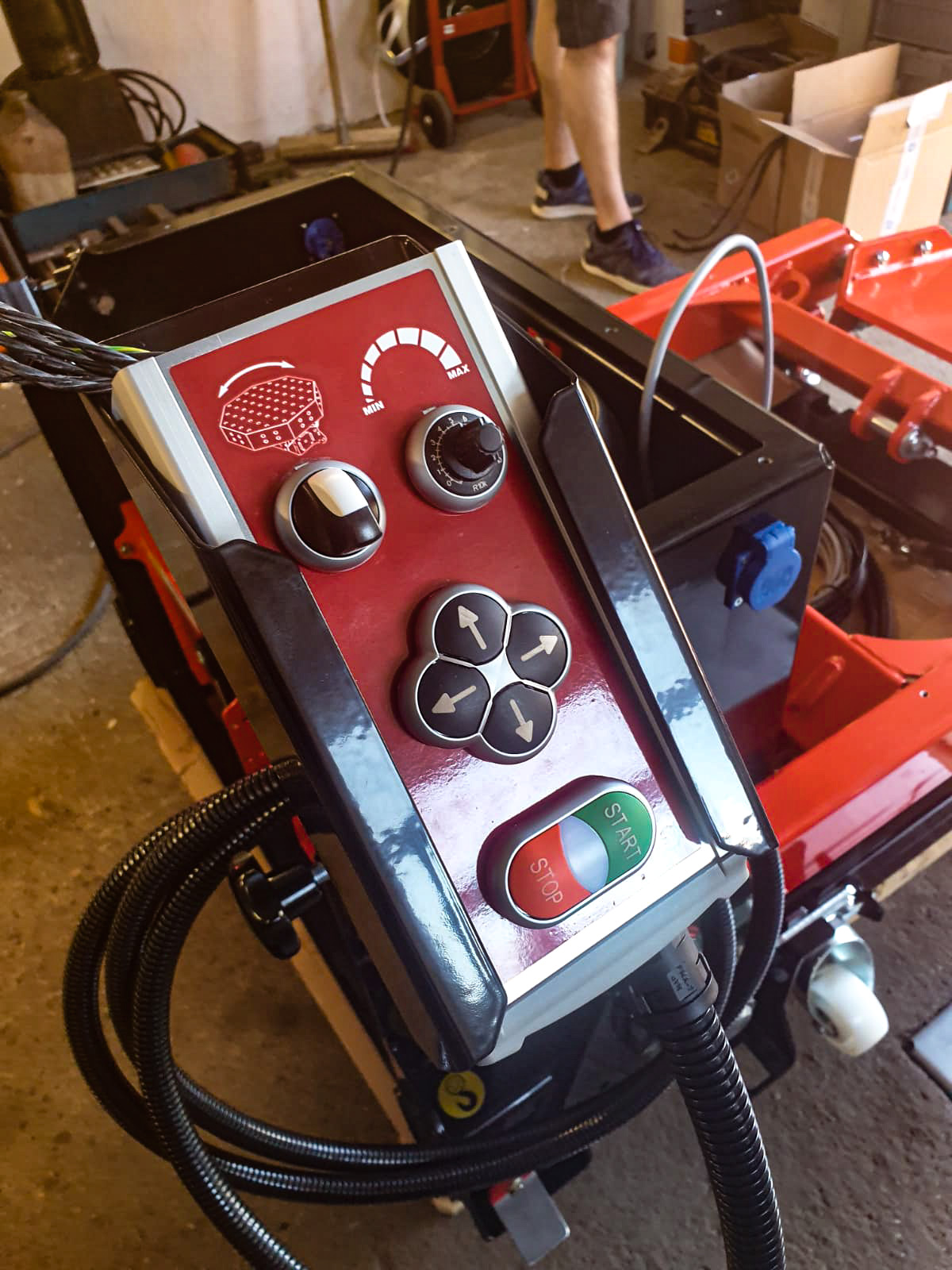

Bedienpanel mit 3 m Kabellänge

und sehr kompakter Bauweise. Die Funktionen können per Tastendruck einzeln gesteuert werden.

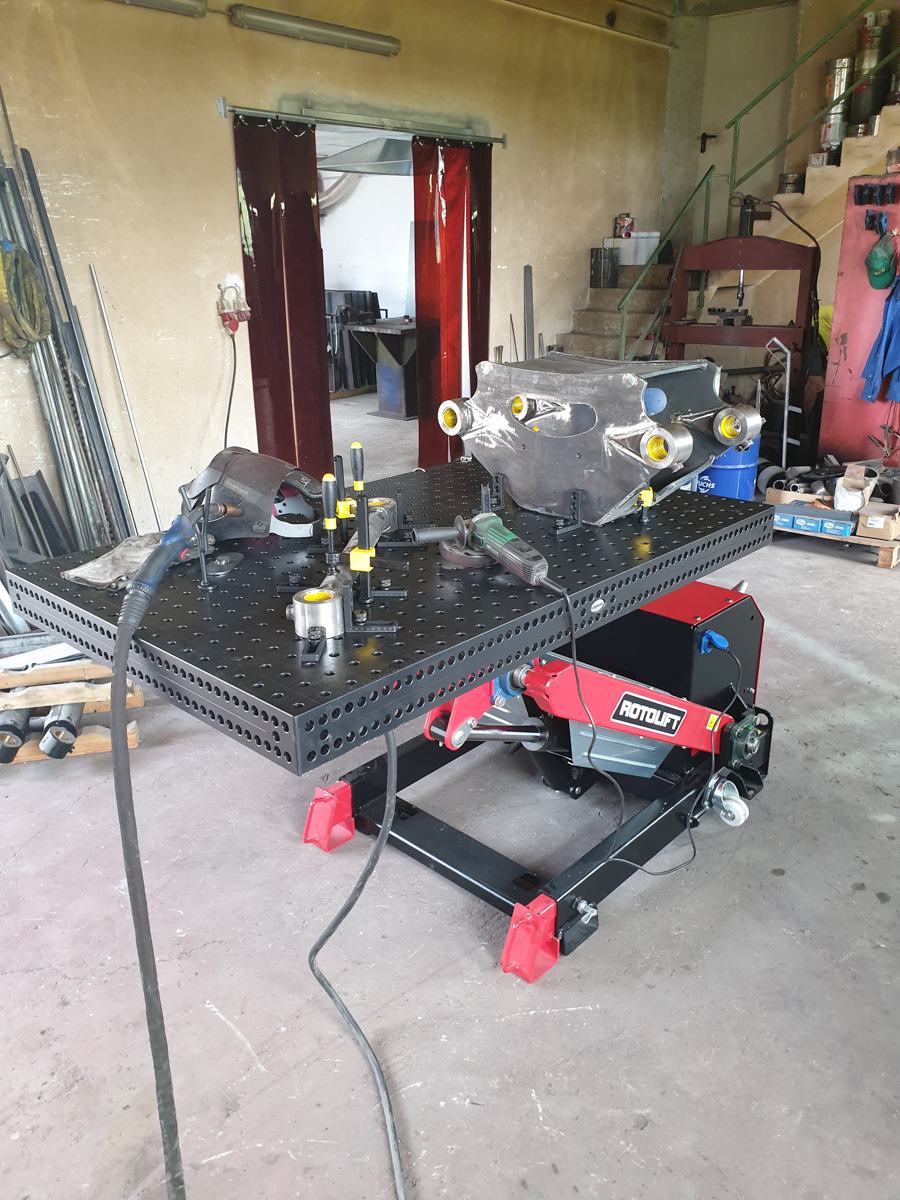

Verschiedene Aufspannlösungen

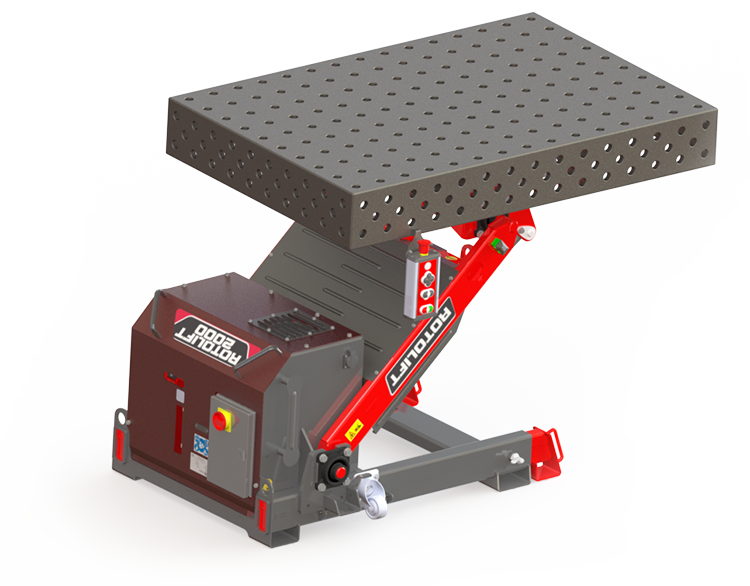

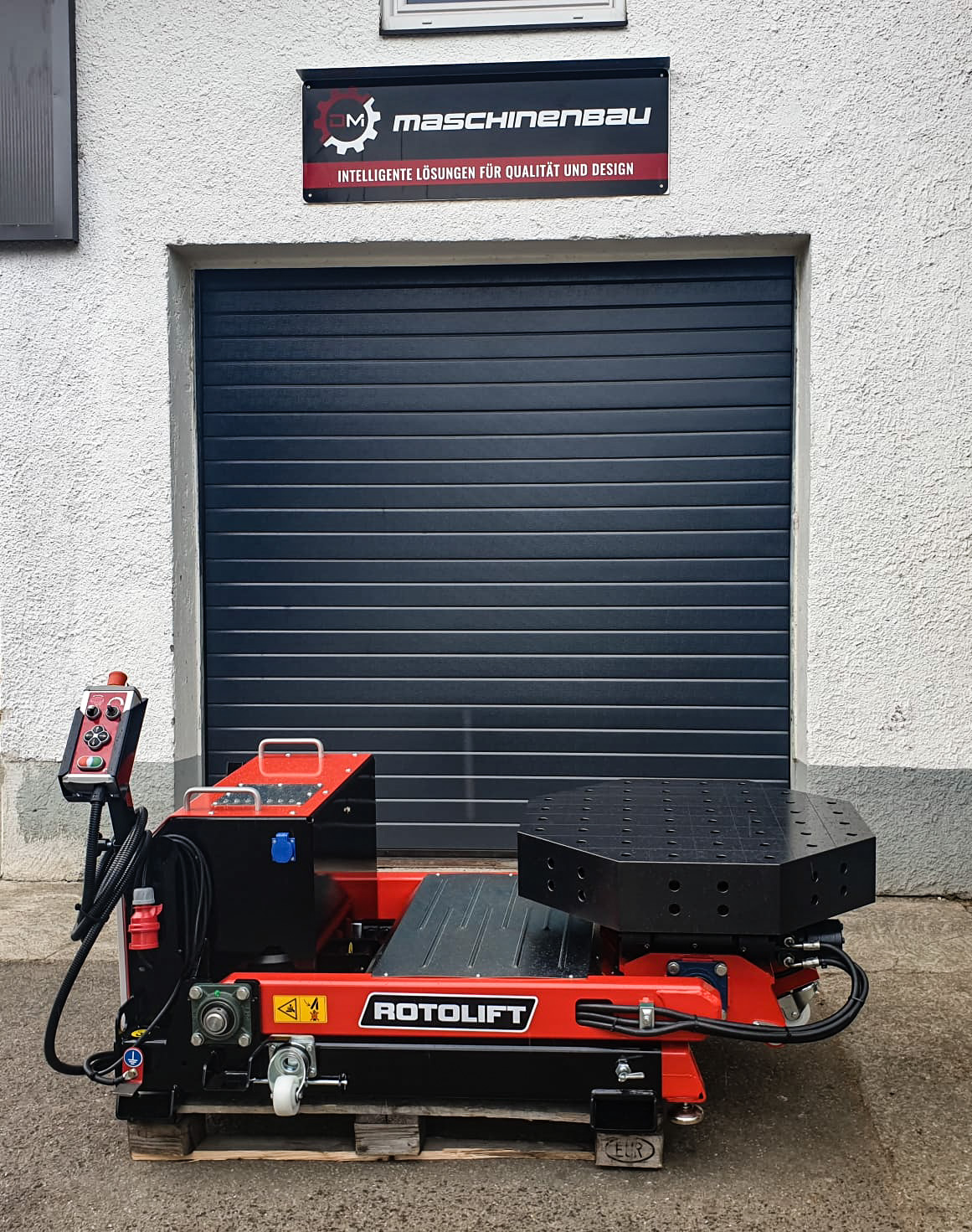

Rechtecktische 1500x1000 mm und Achtecktische ø1300 mm jeweils im 16er, 22er und 28er System, sowie Kundenwunschvorrichtungen laut Lastenheft.

Masseanschluss

Masseanschluss zur Durchführung der Schweißmasse vom Tisch bis zur Schnittstelle am Sockel.

Geschwindigkeitsregulierung der Funktionen

Über ein einstellbares Drossel-Rückschlagventil oder ein Potentiometer lassen sich die gewünschten Geschwindigkeiten am Drehtisch mühelos einstellen.

Steuerung mittels Fußpedal

Fußtaster zur Steuerung der Drehachse des Manipulators durch Drücken des Pedals für Links- bzw. Rechtsdrehung. Panikfunktion: Fußtaster mit Not-Halt Funktion. Wird das Pedal durchgedrückt, stoppt die Bewegung der Drehachse sofort.

Technische Daten

Beschreibung		RL 600
Artikel-Nr.		MBG-DM-60
Gewicht ohne Tisch	(kg)	700
Max. Traglast	(kg)	600
Drehbereich Tisch	(°)	360
Max. Drehmoment Schwenktrieb	(kNm)	8,5
Kippwinkel Tisch	(°)	130
Max. Kippmoment Tisch	(Nm)	8500
Verfahrhöhe min/max	(mm)	500/1200
Länge	(mm)	1300
Breite	(mm)	850
Schwenkwinkel	( ° )	370

Ausstattung

Allgemein	Artikel-Nr.
Fußpedalsteuerung	auf Anfrage
Massekabel-Durchführung	MBG-DM-61
Geschwindigkeitsregulierung	serie
Verschiedene Aufspannvarianten	auf Anfrage
